特徴: | 厚い壁の薄い壁 | 適用: | 水壁 |
---|---|---|---|
サイズ: | 要求に応じて | 材料: | 合金鋼 |
セクション形: | 円形 | 標準: | ASTM A213 |
ハイライト: | シームレス合金鋼チューブ,円形の鋼鉄管 |

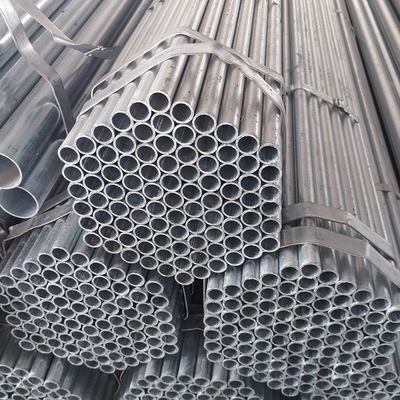

冷たい小さい直径-水壁のための引き分けの継ぎ目が無い金属の管ASTM
通常放射熱によって解放される炉および高温ガス送管の炎を吸収するのに主に使用される炉の内部の壁に置かれて。
冷却の役割および炉壁の保護のために、水壁の管は炉で縦に整理される、
その主要な役割は高温ガス送管の多くの放射熱を吸収することである
同時にスラグを減らすことができ、炉壁への高温ガス送管の損傷は、炉壁を保護する。
記述
管理の標準 |
ASTM A213 |
|
材料 |
T2、T5、T5b、T5c、T9、T11、T12、T17、T21、 T22、T23、T24、T36、T91、T92、T122、T911 |
|
サイズ |
外の直径 |
12.7 mm – 114.3 mm |
壁厚さ |
0.8mm -15mm |
|
長さ |
単一の任意長さ/二重任意長さ 5m-14m、5.8m、6m、10m12m、顧客の実際の要求として12mまたは |
|
端 |
明白な端/、両端のプラスチック帽子によって保護されて斜角を付けられる、 切られたquare、通されるおよび連結溝を作られる、等 |
|
表面処理 |
、裸、黒い、電流を通されるニスをかけられる、anti-corrosion塗る 3PE PP/EP/FBEのコーティング |
|
技術的な方法 |
Cold-drawn/熱拡大される |
|
試験方法 |
渦電流のテスト、 流体静力学のテストするか、または超音波検査、 化学および物理的性質の点検を用いるNDTおよびまた |
|
包装 |
緩い部分で大きい強い鋼鉄ストリップが付いている束の小さい管; プラスチック編まれた袋で覆われる; 持ち上がる操作のために適した; 40ftか20ftの容器または大きさで荷を積まれる また顧客の要求に従って |
|
適用 |
ボイラー、過熱装置および熱交換体の管 |
|
起源 |
張家港市江蘇Prov.China |
|
証明書 |
API ISO PED |
|
第三者の点検 |
SGS BV TUV等。 |
等級および化学成分(%)
等級 |
C |
Mn |
P≤ |
S≤ |
Si |
Cr |
Mo |
V≥ |
T11 |
0.05-0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.50-1.00 |
0.50-1.00 |
1.00-1.50 |
|
T12 |
0.05-0.15 |
0.30-0.61 |
0.025 |
0.025 |
≤0.50 |
0.80-1.25 |
0.44-0.65 |
|
T13 |
0.05-0.15 |
0.30-0.60 |
0.025 |
0.025 |
≤0.50 |
1.90-2.60 |
0.87-1.13 |
|
T2 |
0.10-0.20 |
0.30-0.61 |
0.025 |
0.025 |
0.10-0.30 |
0.50-0.81 |
0.44-0.65 |
|
T5 |
≤0.15 |
0.30-0.60 |
0.025 |
0.025 |
≤0.50 |
4.00-6.00 |
0.45-0.65 |
|
T5b |
≤0.15 |
0.30-0.60 |
0.025 |
0.025 |
1.00-2.00 |
4.00-6.00 |
0.45-0.65 |
|
T5c |
≤0.12 |
0.30-0.60 |
0.025 |
0.025 |
≤0.50 |
4.00-6.00 |
0.45-0.65 |
|
T9 |
≤0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.25-1.00 |
8.00-10.00 |
0.9-1.0 |
|
T22 |
0.05-0.15 |
0.30-0.60 |
0.025 |
0.025 |
≤0.50 |
1.90-2.60 |
0.87-1.13 |
|
T91 |
0.08-0.12 |
0.30-0.60 |
0.020 |
0.010 |
≤0.50 |
8-9.50 |
0.85-1.05 |
0.18-0.25 |
T92 |
0.07-0.13 |
0.30-0.60 |
0.020 |
0.010 |
≤0.50 |
8-9.50 |
0.3-0.60 |
0.15-0.25 |
T21 |
0.05-0.15 |
0.30-0.60 |
0.025 |
0.025 |
≤0.50 |
2.65-3.35 |
0.80-1.06 |
|
機械特性
標準 |
鋼鉄等級 |
抗張(MPa) |
収穫(MPa) |
細長い(%) |
Hardenss |
20MnG |
20MnG |
≥415 |
≥240 |
≥22 |
|
25MnG |
25MnG |
≥485 |
≥275 |
≥20 |
|
15CrMoG |
15CrMoG |
440~640 |
≥235 |
≥21 |
|
12Cr2MoG |
12Cr2MoG |
450~600 |
≥280 |
≥20 |
|
12Cr1MoVG |
12Cr1MoVG |
470~640 |
≥255 |
≥21 |
|
12Cr2MoWVTiB |
12Cr2MoWVTiB |
540~735 |
≥345 |
≥18 |
|
10Cr9Mo1VNb |
10Cr9Mo1VNb |
≥585 |
≥415 |
≥20 |
|
ASME SA210 |
SA210A-1 |
≥415 |
≥255 |
≥30 |
≤143HB |
SA210C |
SA210C |
≥485 |
≥275 |
≥30 |
≤179HB |
ASME SA213 |
SA213 T11 |
≥415 |
≥205 |
≥30 |
≤163HB |
SA213 T12 |
SA213 T12 |
≥415 |
≥220 |
≥30 |
≤163HB |
SA213 T22 |
SA213 T22 |
≥415 |
≥205 |
≥30 |
≤163HB |
SA213 T23 |
SA213 T23 |
≥510 |
≥400 |
≥20 |
≤220HB |
SA213 T91 |
SA213 T91 |
≥585 |
≥415 |
≥20 |
≤250HB |
SA213 T92 |
SA213 T92 |
≥620 |
≥440 |
≥20 |
≤250HB |
DIN17175 |
ST45.8/Ⅲ |
410~530 |
≥255 |
≥21 |
/ |
15Mo3 |
15Mo3 |
450~600 |
≥270 |
≥22 |
|
13CrMo44 |
13CrMo44 |
440~590 |
≥290 |
≥22 |
|
10CrMo910 |
10CrMo910 |
480~630 |
≥280 |
≥20 |
|
ODのための許可された許容
OD |
プラスの許容(+) |
マイナスの許容(-) |
10.29-48.3 |
0.4 |
0.4 |
<48> |
0.79 |
0.79 |
<114> |
1.59 |
0.79 |
<219> |
2.38 |
0.79 |
<323> |
±1% |
ウーシーSYLAITH TEELのボイラー管および物質的な鋼鉄等級
ウーシーSYLAITHのボイラー管および物質的な/鋼鉄等級 |
|
JIS |
JIS G 3461 (STB340、STB410、STB510) |
JIS G 3462 (STBA12、STBA13、STBA20、 STBA22、STBA23、STBA24、STBA25、STBA26) |
|
JIS G3454 JIS G3455 |
|
JIS G3458 |
|
JIS G3460 |
|
JIS G 3464 (STBL380、STBL450、STBL690) |
|
ASTM |
ASTM A178/A178M (等級A、CのD) |
ASTM A179/A179M |
|
ASTM A192/A192M |
|
ASTM A213/A213M (T2、T5、T5b、T5c、T9、T11、T12、T17、T21、T22、T23等) |
|
ASTM A214/A214M |
|
ASTM A250/A250M |
|
ASTM A1020/A1020M (等級A、CのD) |
|
DIN |
DIN17175 (St 35.8、St 45.8、17Mn4、19Mn5、 15Mo3、13CrMo44、10CrMo910、14MoV63、X20CrMoV121) |
GB |
GB3087 (10#、20#)、GB5310 (20G、20MnG、 25MnG、15MoG、20MoG、15CrMoG、12Cr1MoVG、10Cr9Mo1VNbN等) |
適用
高圧、低い及び中型圧力ボイラー鋼管及び管は大規模な発電所の過熱装置、再加熱装置、水壁およびエコノマイザを作るために適している。
Factroy映像
包装及び出荷
証明書
FAQ
Q1:あなた工場または貿易業者はであるか。
A1:ウーシーSylaithの特別な鋼鉄Co.、株式会社は2010年以来の鋼管そして管の製造業者である。
私達は異なった材料およびプロダクトのバイヤーの複数の要求を満たすために私達の輸出権利を企業および貿易の統合された会社になるために得。
Q2:あなたが提供できるどのMATERIAL/PRODUCTSか。
A2:継ぎ目が無いステンレス鋼の管/管は、継ぎ目が無いカーボン ステンレス鋼の管/Tubeのまた電流を通された鋼鉄管のwitn形および溶接された管利用できる。
Q3:サンプルを得る方法か。
A3:試供品はあなたの点検し、テストのために利用できる。そして試供品を得るために、詳しい受け入れの住所(を含む通知コード)私達に送る必要があり、サンプル、急使の費用を集めるためのあなたのDHL/FedEx/UPSの記述はあなたの側面で支払われる。
Q4:私の自身のデッサンに従ってプロダクトを作り出すことができるか。
A4:はい、私達は最も満足させることであるあなたのデッサンに従ってプロダクトを作り出してもいい。
Q5:あなたの工場を訪問する方法か。
A5:主要な都市のほとんどに上海への飛行がある;上海Putong/Hongqiaoの国際空港への飛行を取ることができる。
香港から来れば、飛行(毎日正午の時間のまわりの5飛行)によって2時間かかる。
