特徴: | 厚い壁 | 適用: | 水圧シリンダ |
---|---|---|---|
証明書: | PED|ISO|BV|TUV | 配達状態: | アニールされる|正常化される|和らげられる|BK |
製品名: | 水圧シリンダの管 | セクション形: | 円形 |
標準: | E355|DIN2391|ST52|ST45|ASTM A519|GB 8713-88 | 表面処理: | オイルすくい|ニス|不動態化|リン酸で処理すること|ショット ブラスト |
ハイライト: | 精密継ぎ目が無い鋼鉄管,円形鋼管 |
DIN2391 ST45E355ST52標準を備えた厚肉精密冷間引抜油圧シリンダーパイプ
クイックディテール:
標準:GB 8713-88 GB / T3639-2000
材料グレード:A519 SAE1026 / A519 SAE1518 / 16Mn / 25Mn / 20#/ 45#/ 27SiMn / ST45 / ST52 / E355
サイズ(mm):
ID:45mm – 500mm
WT:3mm – 50mm
説明:
標準:GB / T8713 GB / T3639
(GB / T8713 GB / T3639 DIN2391 EN10305 ASTM A519)
グレード:27SiMn
内寸:45mm〜500mm
壁の厚さ:3mm〜50mm
長さ:最大24000mm
アプリケーション:油圧シリンダー
パッキング:面取り/黒色塗装/プラスチックキャップ/バンドル/スチールストリップ/木製保護
検査と試験:化学組成検査、機械的性質試験(引張強度、降伏強度、伸び、フレアリング、平坦化、曲げ、硬度、衝撃試験)、表面および寸法試験、節点破壊試験、静水圧試験。
表面処理:オイルディップ、ワニス、パッシベーション、リン酸塩、ショットブラスト。
マーク:お客様のご要望通り。
納品条件:焼きなまし、正規化、正規化、焼き戻し。
処理範囲と精度
コールドドローチューブ: ID:45mm-630mm 長さ:14,000mm 真直度:0.3-1.0 精度:H8-H10 粗さ:Ra0.8-Ra1.6 |
ホーニングチューブ: ID:25mm-500mm 長さ:10,000mm 真直度:0.3 精度:H7-H8 粗さ:Ra0.2-Ra0.8 |
精密ホーニングチューブのID公差
IDのサイズ |
IDTolerance |
壁の厚さの許容範囲 |
||
H8 |
H9 |
H10 |
||
30 |
+0.0330 |
+0.0520 |
+0.0840 |
<120mm(OD)±5% ≥120mm(DD)〜210mm±7.5% > 210mm±10% |
> 30-50 |
+0.0390 |
+0.0620 |
+0.1000 |
|
> 50-80 |
+0.0460 |
+0.0740 |
+0.1200 |
|
> 80-120 |
+0.0540 |
+0.0870 |
+0.1400 |
|
> 120-180 |
+0.0630 |
+0.1000 |
+0.1600 |
|
> 180-250 |
+0.0720 |
+0.1150 |
+0.185 |
|
> 250-315 |
+0.0810 |
+0.1300 |
+0.2100 |
|
> 315-400 |
+0.0890 |
+0.1400 |
+0.2300 |
機械的特性
材質:20#45#、16Mn St45、St52、25Mn、27SiMn、SAE1026.SAE1518など。
標準:GB / T8713 GB / T3639 DIN2391 EN10305 ASTM A519
配送条件 |
コールドフィニッシュ(ハード)(BK) |
コールドドローとストレス解消(BK + S) |
|||
鋼種 |
Rm MPa |
伸長 (%) |
Rm MPa |
ReH MPa |
伸長 (%) |
27SiMn |
≥800 |
≥5 |
≥760 |
≥610 |
≥10 |
20# |
≥550 |
≥8 |
≥520 |
≥375 |
≥15 |
45# |
≥640 |
≥5 |
≥600 |
≥520 |
≥10 |
16Mn |
≥640 |
≥5 |
≥600 |
≥520 |
≥14 |
25Mn |
≥640 |
≥5 |
≥600 |
≥510 |
≥15 |
ST45 |
≥550 |
≥5 |
≥520 |
≥375 |
≥15 |
E355(ST52) |
≥640 |
≥5 |
≥600 |
≥520 |
≥14 |
SAE1026 |
≥640 |
≥5 |
≥600 |
≥510 |
≥15 |
私たちの油圧シリンダーチューブに適しています
1.ヨーロッパのセキュリティアイデアと融合
マルチプロテクションを備えた当社の全セット油圧シリンダーシステムは、作業員とトラックおよび貨物の安全を保護することができます。
2.特殊なシステム構成
作業効率を大幅に向上させ、システムの重量を軽減する特殊なシステム構成。
3.カスタムメイドが利用可能です
トラック、高所作業車、油圧ドアなどに適用されるシステム用にさまざまな油圧チューブを設計できます
品質管理
購入した材料、加工、組み立てからのシリンダーチューブは、厳格な品質管理を行っています。(ISO / BV / TUV / PED等の認証に合格しました)
当社の製品は、油圧および空気圧動力システム、石油化学および冶金分野、CNGシリンダー製造などで広く使用されています。

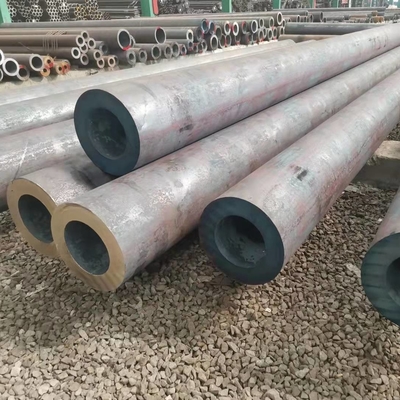

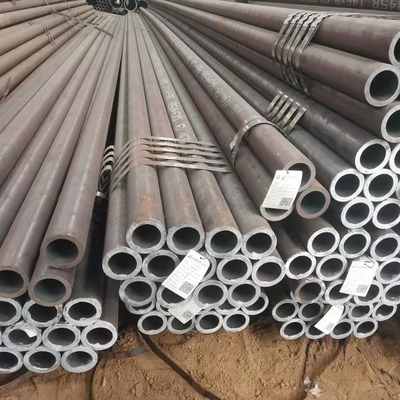

製品写真
ファクトロイの写真
パイプ&チューブ加工
応用
梱包と発送
証明書
よくある質問
Q1:あなたは工場ですか、それともトレーダーですか?
A1:Wuxi Sylaith Special Steel Co.、Ltdは、2010年から鋼管および鋼管のメーカーです。
私たちは輸出権を取得し、産業と下取りの統合企業になりました
さまざまな素材や製品に関するバイヤーの複数の要求を満たすため。
Q2:提供できる材料/製品はどれですか?
A2:シームレスステンレス鋼管/チューブ、シームレスカーボンステンレス鋼管/チューブ、
任意の形状の亜鉛メッキ鋼管と溶接パイプも利用できます。
Q3:サンプルを入手するにはどうすればよいですか?
A3:チェックとテストに無料のサンプルをご利用いただけます。そして無料サンプルを入手するには、
詳細な受信アドレス(郵便番号を含む)と
サンプルを収集するためのDHL/FedEx / UPSアカウント、宅配便の費用はお客様の側で支払われます。
Q4:自分の図面に基づいて製品を製造できますか?
A4:はい、私たちはあなたの図面に従ってあなたに最も満足する製品を生産することができます。
Q5:あなたの工場を訪問する方法は?
A5:ほとんどの主要都市には上海行きの便があります。上海虹橋/虹橋国際空港まで飛行機で行くことができます。
香港からお越しの場合、飛行機で2時間かかります(毎日正午頃の5便)。
