サイズ: | 6mm-340mm | 材料: | 炭素鋼|合金鋼 |
---|---|---|---|
壁厚さ: | 1mm-50mm | 形: | 円形 |
生産のタイプ: | 冷たい-引き分け、冷間圧延されるまたはつや出し。 | 等級: | STKM 11A、STKM 12A、STKM 12C、STKM 12B、STKM 13A、STKM 13B、STKM 13C、STKM 15A、STKM 17A、 |
ハイライト: | 炭素鋼の冷たい-引き分けの継ぎ目が無い管,STKM 12Cの継ぎ目が無い管,JIS G3445の継ぎ目が無い鋼鉄管 |
JIS G3445 STKM11A、STKM 12A、STKM 12C、冷たいSTKM 13A -引き分けの継ぎ目が無い鋼鉄管
製品の説明
標準:JIS G3445
サイズ:6mm-340mm
W.T.:1mm-50mm
形:円形
技術:冷たい-引き分け、冷間圧延されるまたはつや出し。
長さ:顧客の実際の要求最大長が10mであるので単一の任意長さの二重任意長さまたは
等級:STKM 11A、STKM 12A、STKM 12C、STKM 12B、STKM 13A、STKM 13B、STKM 13C、STKM 15A、STKM 17A
印
点検を渡す各管は以下の項目と読みやすく、項目の整理の順序指定されない印が付いている。
但し、より小さい管のためにまたは購入者からの要求で、管は一緒に束ねられ、各束のために適した平均によって示されるかもしれない。
(1)等級の指定
(2)製造工程を示す文字記号
注:
§はEN10204.3に従って検定証を出される製粉する
§は管継ぎ目が無いですまたは溶接される。
保護およびパッキング:
§はプラスチック ペーパーと保護され、適切に海価値があ配達のために保護されるか、または同様に要求された木箱か束で詰まった。
§は一時的な腐食防止と管提供される。保護のタイプは製造業者の裁量である
JIS G3445の世界の標準的な比較級
NUBER |
等級 |
NUBER |
等級 |
NUBER |
等級 |
NUBER |
等級 |
|
D 3517 |
等級11 A |
STKM 11 A |
A513 |
MT1010 |
G-3445 |
STKM11A |
- |
- |
A519 |
MT1010 |
|||||||
|
等級12A |
STKM 12 A |
A513 |
MT1015 |
|
STKM12A |
980 |
CDS-3 |
A519 |
MT1015 |
|||||||
|
等級12 B |
STKM 12 B |
- |
- |
|
STKM12B |
- |
- |
|
等級12C |
STKM 12C |
A512 |
MT1015 |
|
STKM12C |
- |
- |
A513 |
||||||||
|
等級13 A |
STKM 13 A |
A512 |
MT 1025 |
|
STKM13A |
- |
- |
A513 |
MTX1025 |
|||||||
A519 |
MT 1025 |
|||||||
|
Grade13B |
STKM 13 B |
- |
- |
|
STKM13B |
980 |
CDS-4 |
|
Grade13 C |
STKM 13 C |
- |
- |
|
STKM13C |
- |
- |
|
Grade14 A |
STKM 14 A |
A513 |
MT1030 |
|
STKM14A |
1717 |
CDS- 103 |
A519 |
MT1030 |
|||||||
|
Grade14 B |
STKM 14 B |
- |
- |
|
STKM14B |
- |
- |
|
Grade14 C |
STKM 14c |
- |
- |
|
STKM14C |
- |
- |
|
Grade15 A |
STKM 15 A |
A513 |
MT1033 |
|
STKM15A |
1717 |
CDS- 105 |
|
Grade15 C |
STKM 15 C |
- |
- |
|
STKM15C |
- |
- |
|
Grade16 A |
STKM 16 A |
A519 |
MT1040 |
|
STKM16A |
980 |
CDS-5 |
|
Grade16 C |
STKM 16 C |
- |
- |
|
STKM16C |
- |
- |
|
Grade17 A |
STKM 17 A |
A519 |
MT1050 |
|
STKM17A |
980 |
CDS-7 |
1717 |
CDS- 107 |
|||||||
|
Grade17 C |
STKM 17 C |
- |
- |
|
STKM17B |
- |
- |
|
Grade18 A |
STKM 18 A |
A519 |
MT1524 |
|
STKM18A |
980 |
CDS-9 |
|
Grade18 B |
STKM 18 B |
- |
- |
|
STKM18B |
- |
- |
|
Grade18 C |
STKM 18 C |
- |
- |
|
STKM18C |
- |
- |
|
Grade19 A |
STKM 19 A |
- |
- |
|
- |
- |
- |
|
Grade19 C |
STKM 19 C |
- |
- |
|
- |
- |
- |
|
Grade20 A |
STKM 20 A |
- |
- |
|
- |
- |
- |
化学成分
等級 |
単位% | |||||
C | Si | Mn | P | S | NbかV | |
STKM 11A | 最高0.12。 | 最高0.35。 | 最高0.60。 |
0.040 最高。 |
0.040 最高。 |
- |
STKM 12A |
最高0.20。 |
最高0.35。 |
最高0.60。 |
0.040 最高。 |
0.040 最高。 |
- |
STKM 12B | ||||||
STKM 12C | ||||||
STKM 13A |
最高0.25。 |
最高0.35。 |
0.30~0.90 |
0.040 最高。 |
0.040 最高。 |
- |
STKM 13B | ||||||
STKM 13C | ||||||
STKM 14A |
最高0.30。 |
最高0.35。 |
0.30~1.00 |
0.040 最高。 |
0.040 最高。 |
- |
STKM 14B | ||||||
STKM 14C | ||||||
STKM 15A |
0.25~0.35 |
最高0.35。 |
0.30~1.00 |
0.040 最高。 |
0.040 最高。 |
- |
STKM 15C | ||||||
STKM 16A |
0.35~0.45 |
最高0.40。 |
0.40~1.00 |
0.040 最高。 |
0.040 最高。 |
- |
STKM 16C | ||||||
STKM 17A |
0.45~0.55 |
最高0.40。 |
0.40~1.00 |
0.040 最高。 |
0.040 最高。 |
- |
STKM 17C | ||||||
STKM 18A |
最高0.18。 |
最高0.55。 |
最高1.50。 |
0.040 最高。 |
0.040 最高。 |
- |
STKM 18B | ||||||
STKM 18C | ||||||
STKM 19A |
最高0.25。 |
最高0.55。 |
最高1.50。 |
0.040 最高。 |
0.040 最高。 |
- |
STKM 19C | ||||||
STKM 20A | 最高0.25。 | 最高0.55。 | 最高1.60。 |
0.040 最高。 |
0.040 最高。 |
0.15 最高。 |
機械特性
指定 | 延長% | 曲がる強さ |
引張強さN/П {kgf/П} |
ポイントか証拠N/Пをもたらしなさい {kgf/П} |
平らな版(h)間の強さの間隔を平らにすること (Dは管のdia.の外にある) |
|||||
第4、
第11
第12
試験片の縦方向の方向 |
第4、
第5 試験片の横断方向
|
くねり角度 |
半径の中
(Dは管のdia.の外にある) |
||||
STKM11A |
290 {30} min. |
- | 35 min。 | 30 min。 | 1/2 D | 180 | 4 D |
STKM12A |
340 {35} min. |
175 {18} min. |
35 min。 | 30 min。 | 2/3のD | 90 | 6 D |
STKM12B |
390 {40} min. |
275 {28} min. |
25 min。 | 20 min。 | 2/3のD | 90 | 6 D |
STKM12C |
470 {48} min. |
355 {36} min. |
20 min。 | 15 min。 | - | - | - |
STKM13A |
370 {38} min. |
215 {22} min. |
30 min。 |
25 min。 |
2/3のD |
90 |
6 D |
STKM13B |
440 {45} min. |
305 {31} min. |
20 min。 |
15 min。 |
3/4のD |
90 |
6 D |
STKM13C |
510 {52} min. |
380 {39} min. |
15 min。 |
10 min。 |
- |
- |
- |
STKM14A |
410 {42} min. |
245 {25} min. |
25 min。 |
20 min。 |
3/4のD |
90 |
6 D |
STKM14B |
500 {51} min. |
355 {36} min. |
15 min。 | 10 min。 | 7/8のD | 90 | 8 D |
STKM14C |
550 {56} min. |
410 {42} min. |
15 min。 |
10 min。 |
- |
- |
- |
STKM15A |
470 {48} min. |
275 {28} min. |
22 min。 |
17 min。 |
3/4のD |
90 |
6 D |
STKM15C |
580 {59} min. |
430 {44} min. |
12 min。 |
7 min。 |
- |
- |
- |
STKM16A |
510 {52} min. |
325 {33} min. |
20 min。 |
15 min。 |
7/8のD |
90 |
8 D |
STKM16C |
620 {63} min. |
460 {47} min. |
12 min。 |
7 min。 |
- |
- |
- |
STKM17A |
550 {56} min. |
345 {35} min. |
20 min。 |
15 min。 |
7/8のD |
90 |
8 D |
STKM17C |
650 {66} min. |
480 {49} min. |
10 min。 |
5 min。 |
- |
- |
- |
STKM18A |
440 {45} min. |
275 {28} min. |
25 min。 |
20 min。 |
7/8のD |
90 |
6 D |
STKM18B |
490 {50} min. |
315 {32} min. |
23 min。 |
18 min。 |
7/8のD |
90 |
8 D |
STKM18C |
510 {52} min. |
380 {39} min. |
15 min。 | 10 min。 | - | - | - |
STKM19A |
490 {50} min. |
315 {32} min. |
23 min。 | 18 min。 | 7/8のD | 90 | 6 D |
STKM19C |
550 {56} min. |
410 {42} min. |
15 min。 | 10 min。 | - | - | - |
STKM20A |
540 {55} min. |
390 {40} min. |
23 min。 | 18 min。 | 7/8のD | 90 | 6 D |
出現
⚫は管事実上まっすぐである。そして2つの端は管の軸線に直角である
⚫は管実用的な使用にとって有害な欠陥から自由である。
⚫は購入者および製造業者によって管の表面の終わり、特に指定されたとき合意される。
外径の許容
分割 | 外径の許容 |
第1 | 50mm ±0.5mm以下 |
±1% 50mmまたは | |
第2 | 50mm ±0.25mm以下 |
±0.5% 50mmまたは | |
第3 |
25mm ±0.12mm以下 |
25mmまたはにおよびexcl。40mm ±0.15mm | |
40mmまたはにおよびexcl。50mm ±0.18mm | |
50mmまたはにおよびexcl。60mm ±0.20mm | |
60mmまたはにおよびexcl。70mm ±0.23mm | |
70mmまたはにおよびexcl。80mm ±0.25mm | |
80mmまたはにおよびexcl。90mm ±0.30mm | |
90mmまたはにおよびexcl.100mm ±0.40mm | |
±0.50% 100mmまたは |
厚さの許容
分割 | 壁厚さの許容 |
第1 |
4mm以下 |
+0.6mm | |
-0.5mm | |
4mmまたは | |
15% | |
-12.50% | |
第2 |
3mm以下 |
±0.3mm | |
3mmまたは |

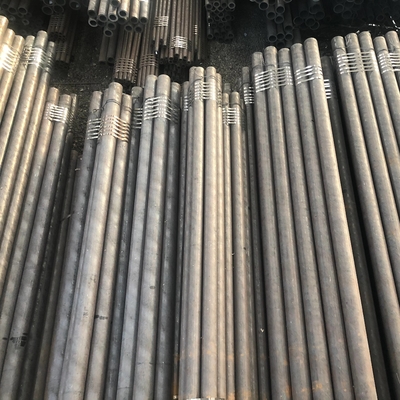

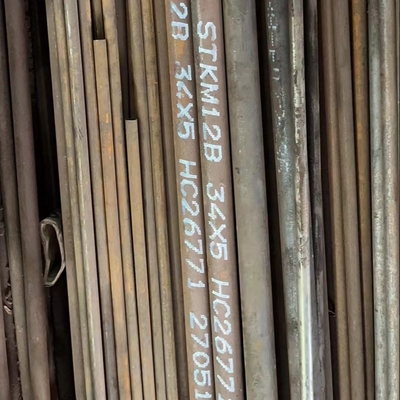

詳しい写真
Factroy映像
管及び管の処理
適用
STKM 11Aの継ぎ目が無い管
JIS G3445 STKM 11A、STKM 12A、STKM 12C、STKM 13A、STKM 13C、STKM 15A、STKM 15C、STKM 17A、STKM
機械類、自動車、自転車、家具、電気器具および他の機械部品に使用する17C炭素鋼の管。
